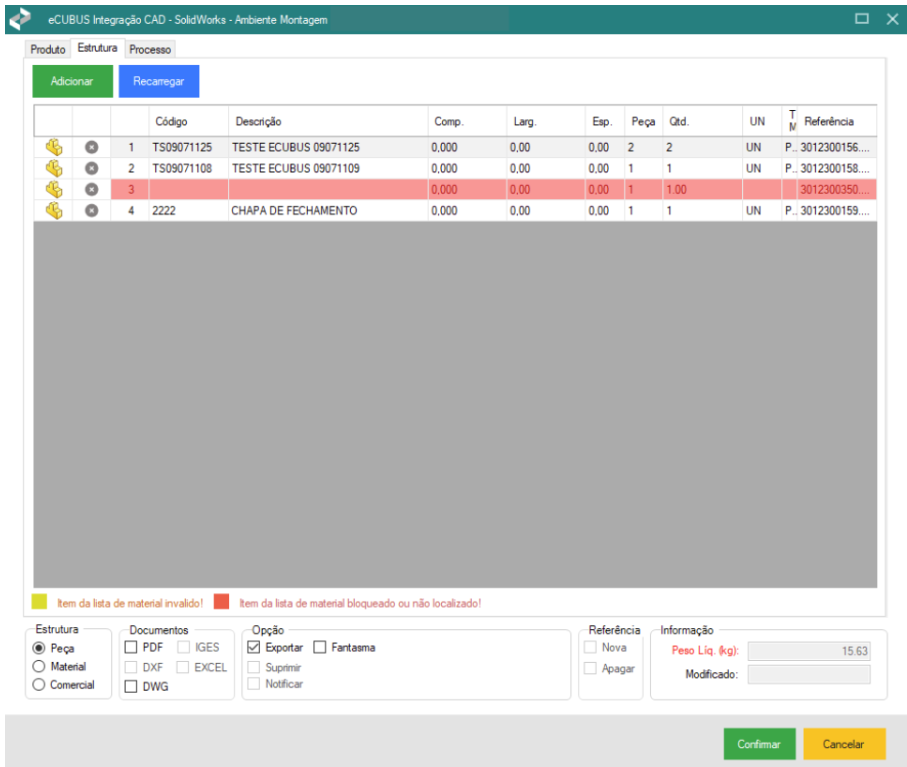

A aba Estrutura, localizada na janela Ambiente Montagem, é destinada à visualização e gerenciamento das peças e materiais que compõem a montagem.
Nesta área, é possível:
  1. Visualizar uma peça específica: clique no ícone da primeira coluna da lista para abrir a peça correspondente.
  2. Adicionar um novo produto à montagem: clique no botão Adicionar para incluir um novo item à estrutura.
  3. Atualizar a lista de componentes: clique no botão Recarregar para atualizar as informações exibidas.


Tipos de Componente
Os componentes dos softwares CAD incluem recursos como ferramentas de desenho e modelagem 2D/3D, modelagem paramétrica, montagem de peças, simulação e análise, além de renderização. Esses elementos trabalham em conjunto para proporcionar maior precisão, eficiência e controle no processo de design e desenvolvimento de produtos.

Legenda de Componentes:

Ícone
Tipo de Documento

Montagem

Peça

Item de lista de corte

Item do tipo metálica da lista de corte

Item do tipo soldagem da lista de corte

Item de composição manual

Kit

Virtual

Item de Composição Manual

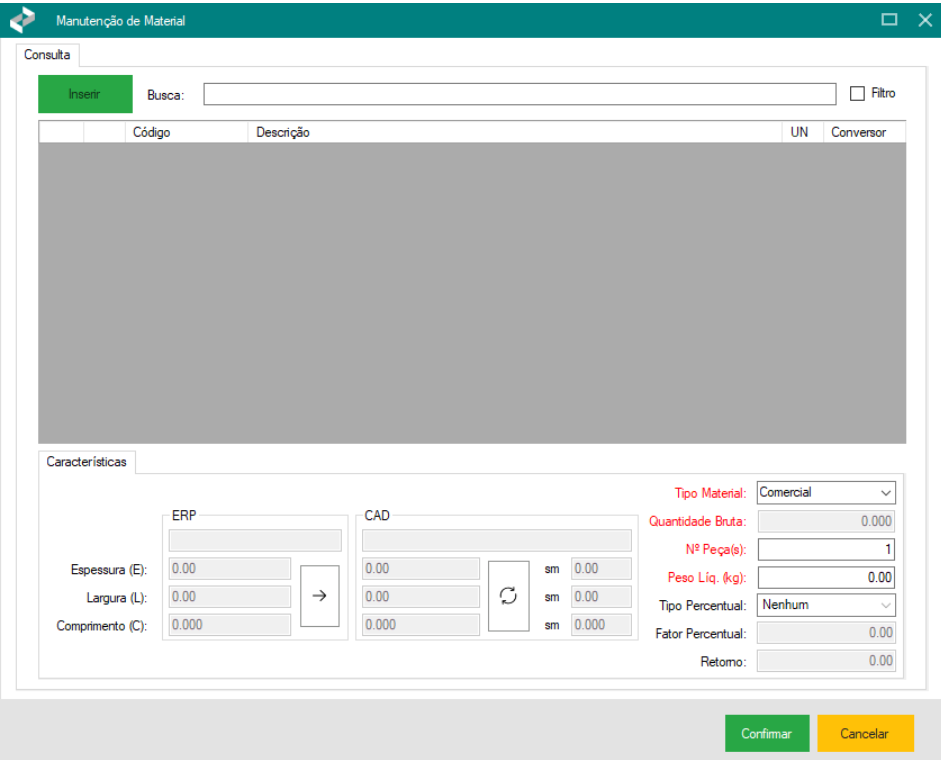

Esta janela permite que o usuário adicione itens manualmente, como tinta, graxa, matérias-primas e peças. Esses itens serão incluídos na estrutura do produto e exportados para o ERP junto com os demais componentes.



Descrição dos campos
  1. Busca: Permite realizar a pesquisa de matérias-primas utilizando o código ou a descrição.
    Quando a busca é feita pela descrição, é possível utilizar múltiplos termos combinados com o caractere % para refinar os resultados.
Exemplo: para encontrar "Chapa Preta FQ", pode-se digitar chapa%preta%fq
  1. ERP: caso as informações estejam disponíveis no ERP, serão exibidos os dados de material, comprimento, largura e espessura.
  2. CAD: exibe as dimensões do item informado manualmente.
  3. Tipo de Material: define o comportamento do cálculo de quantidade bruta, com base no tipo selecionado (barra, chapa, bloco ou comercial).
  4. Quantidade Bruta: valor calculado automaticamente, considerando as dimensões, sobremetal, tipo de material e conversor associado.
  5. Nº Peça(s): quantidade de peças que será adicionada à estrutura.
  6. Peso Líq. (kg): peso líquido do item informado
  7. Tipo Percentual/Fator Percentual/Retorno: campos utilizados para configurar valores de sobra ou aproveitamento do material, impactando diretamente no cálculo final de consumo.

Ambiente Kit
O kit, por definição, é um item do tipo Peça, que recebe um código próprio e será exportado para o ERP. Nesta janela, o usuário terá acesso às seguintes abas:
  1. Peça: permite definir as informações relacionadas ao cadastro do produto.
  2. Processo: caso aplicável, permite o cadastro dos processos de fabricação associados ao kit.

Item Virtual
Os itens virtuais são elementos definidos durante o projeto, que recebem um código e propriedades específicas no ambiente CAD. Eles são exibidos na estrutura de uma montagem e, posteriormente, validados para fins de exportação e integração com o ERP.
Esses itens não representam componentes físicos imediatos, mas fazem parte do planejamento do produto e podem ser convertidos em itens reais conforme a necessidade do processo produtivo.
