Aba Material - Ambiente Peça

Aba Material - Ambiente Peça

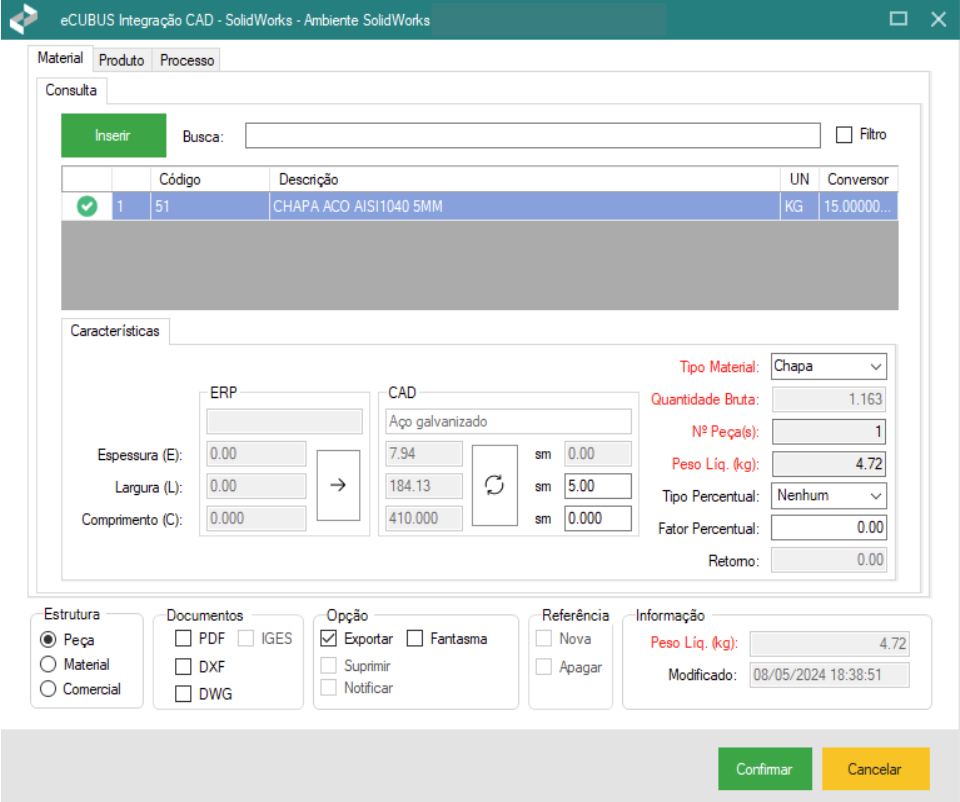

A aba Material, na janela Ambiente Peça, é destinada à seleção do material que compõe a peça. Nessa área, também são exibidas informações importadas do CAD, como dimensões, peso líquido e quantidade bruta. Além disso, é possível inserir um novo material manualmente e configurar o percentual de perda ou aproveitamento.

Descrição dos campos:
  1. lnserir (1): exibe uma janela de cadastro onde o usuário pode definir o material a ser utilizado.
  2. Busca: campo utilizado para localizar materiais com base no código ou na descrição.
  3. Filtro: caixa de seleção que, ao ser marcada, filtra os materiais exibidos na busca com base na classificação de grupo definida em Configuração eCubus > ERP/Fornecedor > FiltroGrupoMaterial.
  4. Espessura/ Largura / Comprimento: Campos que representam as dimensões da peça, importadas do ERP e CAD.
  5. Botão com flecha apontada para a direita (1): Transfere as dimensões do material selecionado para os campos de dimensão do projeto no CAD.
  6. Botão com duas flechas circulares: Recarrega os valores das dimensões do projeto atual do CAD para o Integrador eCUBUS.
    Deve ser utilizado caso o projeto tenha sofrido alterações ou quando for necessário selecionar as cotas manualmente.
  7. SM: Campo destinado à inserção do valor de sobre-metal, utilizado no cálculo da quantidade bruta.
  8. Tipo Material: Define o tipo de material, o que influencia diretamente no cálculo da quantidade bruta.
  9. Quantidade Bruta: Resultado do cálculo que considera as dimensões, o sobre-metal e o conversor.
  10. Peso Líq. (kg): Valor do peso líquido lido diretamente do CAD.
  11. Tipo Percentual/Fator Percentual/Retorno (1): Campos voltados à configuração de perdas ou aproveitamento de material, impactando o cálculo da quantidade bruta.

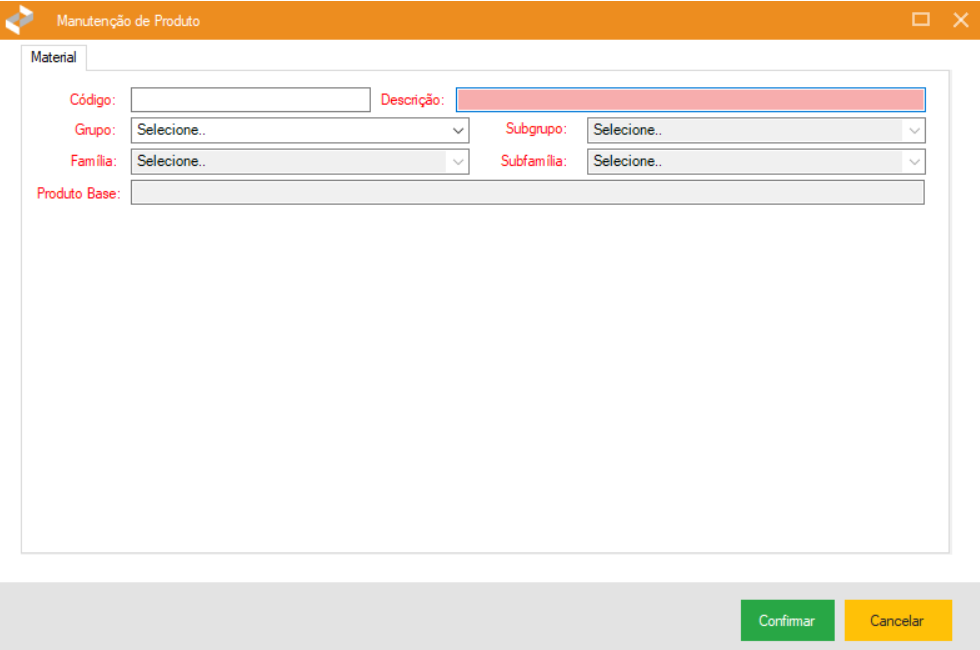

Manutenção de Produto

A janela "Manutenção de Produto" é a interface utilizada para o cadastro de novos materiais que serão aplicados nos projetos. Ela é acessada quando clica no botão "Inserir (1)", localizado na aba "Material - Ambiente Peça".
Nessa janela, o usuário pode inserir uma série de informações detalhadas sobre o material, como:
  1. Código
  2. Descrição
  3. Classificação como Grupo, Subgrupo, Família e Subfamília
  4. Produto base

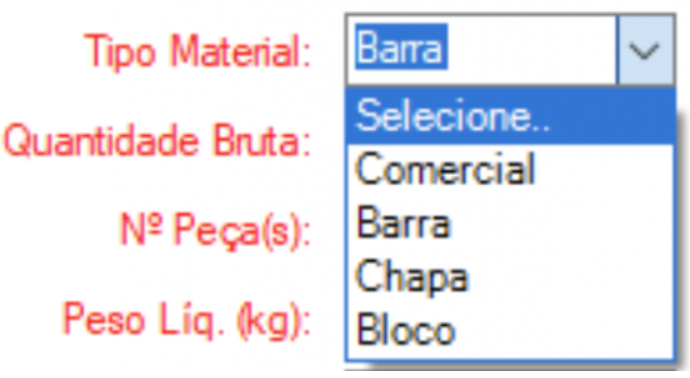

​Tipo Material
​
O campo Tipo Material, disponível tanto na aba Material (durante a seleção de insumos da peça) quanto na tela de adição de itens à estrutura, determina a forma como o consumo do insumo será calculado. Essa definição funciona em conjunto com a unidade de consumo cadastrada para o item.


Tipo Material disponíveis:

  1. Barra

    • Consumo linear

    • Considera apenas a dimensão de comprimento

    • Exemplo: tubos, perfis, vergalhões

  2. Chapa

    • Consumo por área

    • Considera comprimento e largura

    • Exemplo: chapas metálicas, placas planas

  3. Bloco

    • Consumo por volume

    • Considera comprimento, largura e espessura

    • Exemplo: blocos de aço, tarugos, peças maciças

  4. Comercial

    • Consumo por unidade unitária (como por exemplo PC, PÇ, UN, UND, podendo ser configurado em (...)

    • Dimensões desconsideradas no cálculo

    • Exemplo: parafusos, componentes eletrônicos, acessórios


Notes
Nota:
As funcionalidades marcadas com (1) podem não estar disponíveis na versão do eCUBUS utilizada.
Caso alguma dessas opções não apareça no seu sistema e você tenha interesse em utilizá-la, entre em contato com o suporte técnico da Cubus através do e-mail suporte@cubussolucoes.com.br para verificar a possibilidade de ativação.
