AutoCAD Plant3D - Funcionamento

O AutoCAD Plant 3D é um software de CAD desenvolvido pela Autodesk, voltado para o design e modelagem de plantas industriais. Ele oferece ferramentas específicas para a criação de diagramas de tubulação e instrumentação (P&ID), modelagem 3D das instalações e geração de documentação técnica detalhada. O Plant 3D facilita a colaboração entre equipes de engenharia, aumenta a precisão dos projetos e contribui para a identificação e resolução de conflitos antes da fase de construção. Por ser integrado ao AutoCAD, oferece uma interface já conhecida pelos usuários, combinada com funcionalidades robustas voltadas ao setor de engenharia industrial.

Funcionamento

O Integrador eCUBUS é executado diretamente no arquivo DWG do projeto 3D, onde os elementos foram inseridos no Plant 3D. Uma vez iniciado, o integrador utiliza a conexão ativa com o servidor do Plant 3D para acessar os bancos de dados do projeto. A partir disso, ele coleta informações dos elementos presentes, como código identificador, dimensões, entre outros dados, e realiza a conexão com os arquivos de Spec e Catalog correspondentes aos elementos, quando estiverem disponíveis.

Todos os Catalogs que serão consultados e gerenciados pelo Integrador eCUBUS devem estar organizados em uma pasta centralizada, cujo caminho é definido no painel administrativo do próprio integrador. Esse parâmetro é do tipo CAD e se chama "CatalogFolder". É necessário inserir o caminho da pasta e salvar a configuração — essa ação está disponível apenas para usuários técnicos e administradores.

Abas

Apresentação de como o Integrador eCUBUS será visualizado em cada aba durante a execução no CAD Plant 3D.

Produto:

Nessa tela é definido as características do produto a ser exportado ao ERP pelo Integrador eCUBUS.

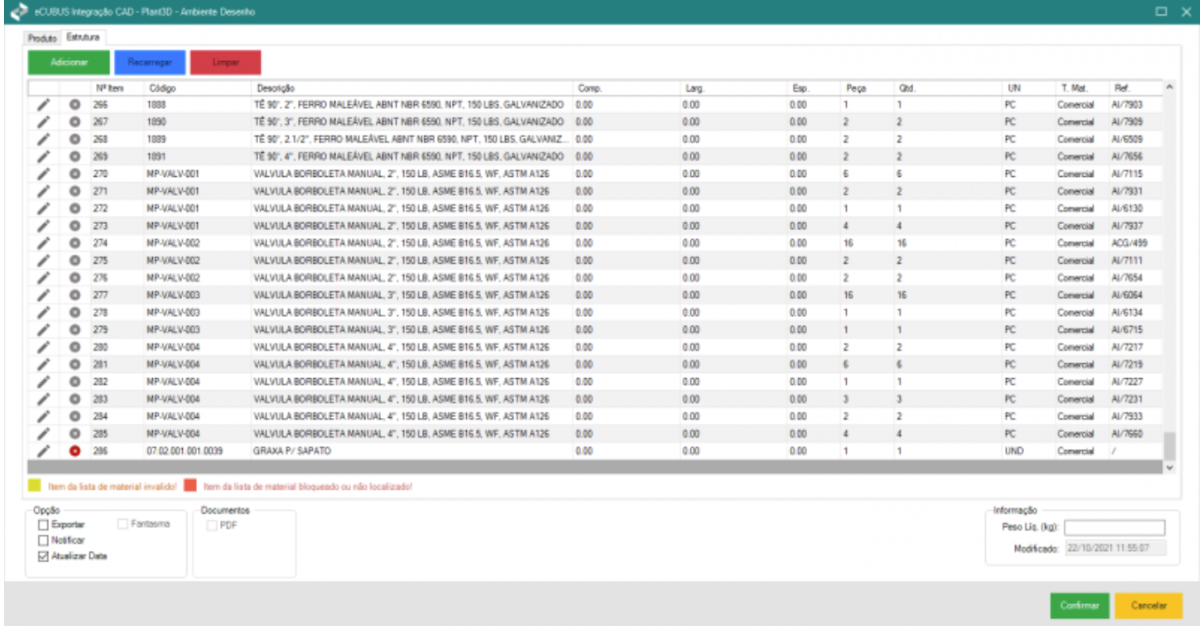

Estrutura:

Nessa tela é exibido e gerenciado os itens da composição do produto a ser exportado ao ERP.
