SolidWorks - Funcionamento
O SolidWorks é um software de CAD amplamente utilizado nas áreas de engenharia mecânica e design de produto. Ele oferece ferramentas avançadas para modelagem 3D paramétrica, além de recursos de simulação e análise de movimento. Sua interface intuitiva facilita a criação de projetos detalhados e complexos, permitindo visualizar, testar e otimizar as peças e montagens antes da fabricação.
Funcionamento
O Integrador eCUBUS pode ser executado, por padrão, em arquivos dos tipos “.sldprt”, “.sldasm” e “.slddrw”. Ao ser iniciado, o integrador identifica automaticamente o ambiente com base no tipo de arquivo e extrai as informações do projeto correspondente.

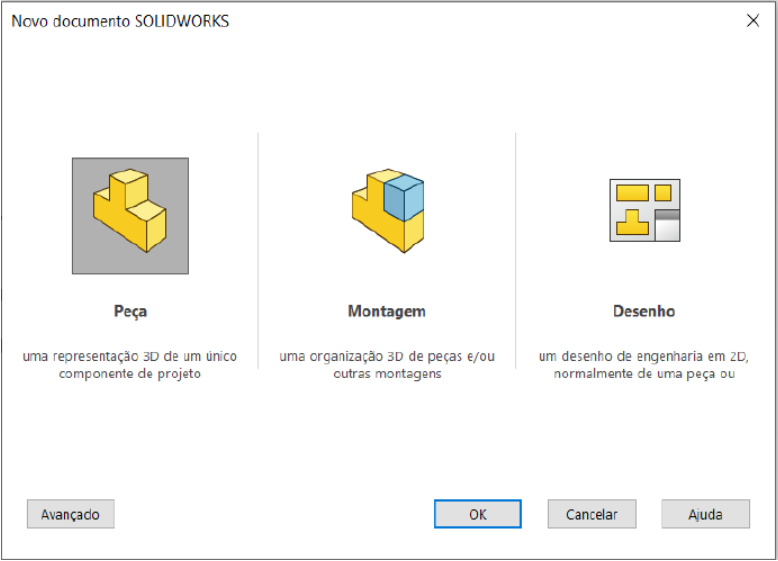

Tipos de Documentos
No SolidWorks, três tipos principais de documentos são utilizados para a criação e documentação de projetos:
- Peça (.sldprt)
- Montagem (.sldasm)
- Desenho técnico (.slddrw)
Ambiente Peça
Ao abrir um documento do tipo Part ou um Drawing (detalhamento de um Part), a captura das dimensões poderá ocorrer das seguintes formas — e nessa ordem — dependendo dos recursos utilizados na criação do modelo 3D.
1 | Dimensões pré-selecionadas | Para recurso de extrusão, as dimensões devem estar pré-selecionadas antes da execução dos comandos “Abrir” ou “Novo” do Integrador eCUBUS. A quantidade de dimensões varia conforme o tipo de material: – Barra: selecionar uma dimensão. – Chapa: selecionar duas dimensões. Para permitir a seleção de mais de uma dimensão, o botão “Instant3D” do SolidWorks deve estar desativado. |
2 | Esboço Padrão | É possível definir um esboço padrão, cujo nome deverá ser padronizado, desta forma, o aplicativo irá buscar as dimensões deste esboço. Valem as mesmas regras de número de dimensões deste esboço conforme indicado no item acima. |
3 | Recurso Sheet Metal (Chapa Metálica) | O aplicativo irá criar e atualizar automaticamente os itens da lista de corte, obtendo-se desta forma as informações da “Caixa Delimitadora”, sendo utilizado o Comprimento, Largura e Espessura. |
4 | Recurso Structural Member (Membros Estruturais) | Caso o modelo 3D possua este recurso, o aplicativo irá automaticamente buscar pelo comprimento de cada segmento e sua quantidade, somando-os para obtenção do comprimento final total. |
5 | Recurso Sweep | Da mesma forma que o recurso Structural Member, o aplicativo irá buscar por este recurso, somando todos os segmentos e sua quantidade, para obtenção do comprimento total. |
| 6 | Materiais cuja unidade seja PC | Não haverá necessidade de pré-seleção de dimensões no modelo 3D. |
Ambiente Montagem
Ao ser executado em uma montagem, o Integrador eCUBUS irá ler os itens não suprimidos e presentes na lista de materiais, organizando-os em uma tabela para visualização. Itens idênticos serão agrupados automaticamente.
Item de Lista de Corte
O SolidWorks possui o recurso nativo de Lista de Corte (CutList), utilizado para projetar Itens Sólidos, Chapas Metálicas e Soldas.
Quando o Integrador eCUBUS é executado em uma peça sem nenhum item selecionado, ele resgata — se existirem — as dimensões totais e as utiliza como dimensões da peça.
Quando o Integrador eCUBUS no ambiente peça é executado com um item da lista de corte selecionado ele vai identificar que usuário deseja tratar cada item da lista, e automaticamente ao confirmar o Integrador eCUBUS nesse item selecionado irá tratar o arquivo de peça como uma montagem, varrendo todos os itens da lista de corte.

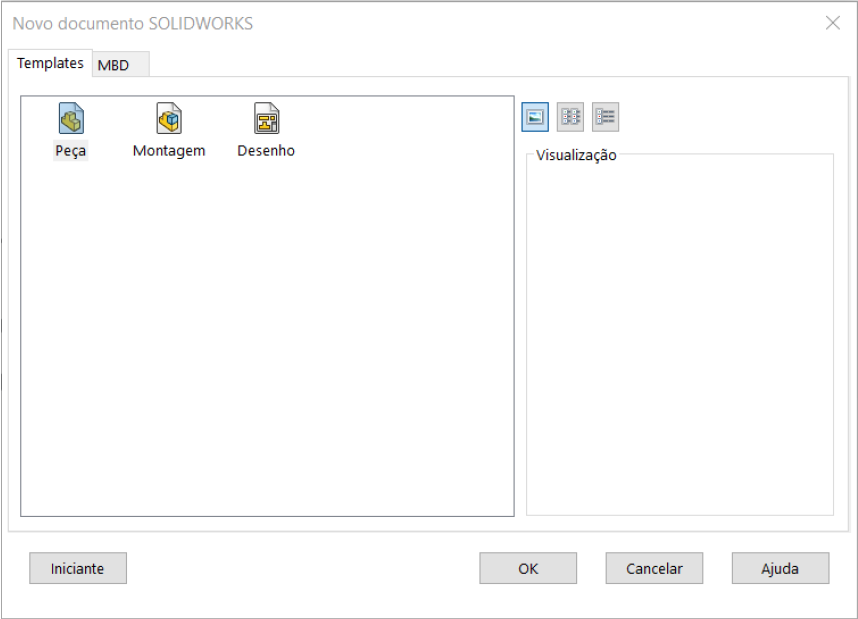

Template
Template é um modelo de arquivo visual que define um padrão para determinado formato de peça gráfica. Ele é utilizado para iniciar um projeto no CAD com configurações pré-definidas, como especificações e características do arquivo.
