Integração eCUBUS e Nomus – Configuração de materiais consumidos em KG

Integração eCUBUS e Nomus – Configuração de materiais consumidos em KG

 Objetivo

Orientar sobre o funcionamento correto da integração entre eCUBUS e ERP Nomus para itens cadastrados em quilograma (KG), principalmente materiais lineares como:
  • Gaxetas
  • Perfis
  • Tubos
  • Barras
  • Materiais consumidos por comprimento

Também esclarecer a importância da unidade “Each/Cada” no processamento da BOM pelo eCUBUS.


Cenário

Em alguns casos, clientes realizam o cadastro de materiais no ERP Nomus utilizando unidade de estoque/consumo em KG.

Porém, no Inventor, o item normalmente é modelado utilizando dimensões lineares, como:

  • milímetro (mm)
  • metro (m)

Isso pode gerar dúvidas sobre:

  • Como o eCUBUS calcula a quantidade;
  • Como ocorre a conversão para KG;
  • Qual a função da unidade “Each/Cada”;
  • Qual a forma correta de parametrização no ERP.

Como o eCUBUS calcula a quantidade

O eCUBUS utiliza as informações da estrutura do projeto (BOM) para determinar o consumo dos materiais.

Para isso, considera:

  • Quantidade de peças;
  • Dimensões do item;
  • Unidade utilizada no documento.

O eCUBUS não utiliza valores de massa preenchidos manualmente no CAD para realizar esse cálculo.

Após calcular a quantidade total consumida, o ERP Nomus é responsável por converter o resultado para KG utilizando os fatores de conversão configurados no cadastro do material.


Responsabilidade de cada sistema


Sistema

Responsabilidade
eCUBUS
Calcular quantidade e dimensões dos itens
Nomus
Converter a quantidade para KG utilizando os fatores de conversão cadastrados


Importância da unidade “Each/Cada”

A unidade "Each" (ou "Cada") representa a quantidade de peças existentes na estrutura do projeto. Ela permite que o eCUBUS identifique corretamente quantas unidades do item devem ser consideradas no cálculo. Sem essa informação, o sistema pode não interpretar corretamente a quantidade de peças utilizadas na montagem.

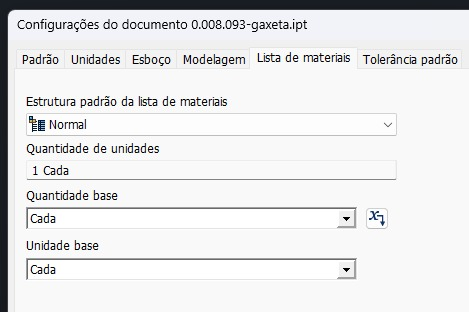

Exemplo de configuração da unidade "Each/Cada" na estrutura do projeto:

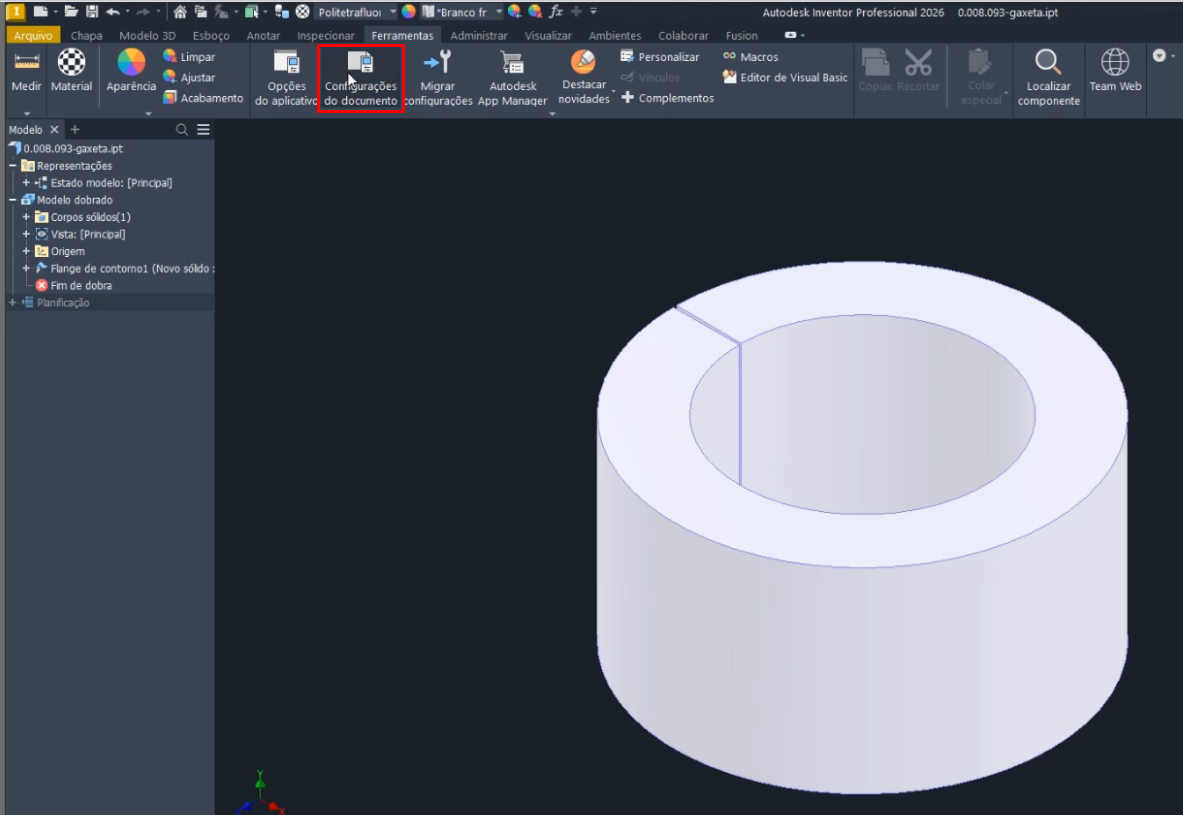

1 - Com a peça aberta, clique em "Configurações do documento"

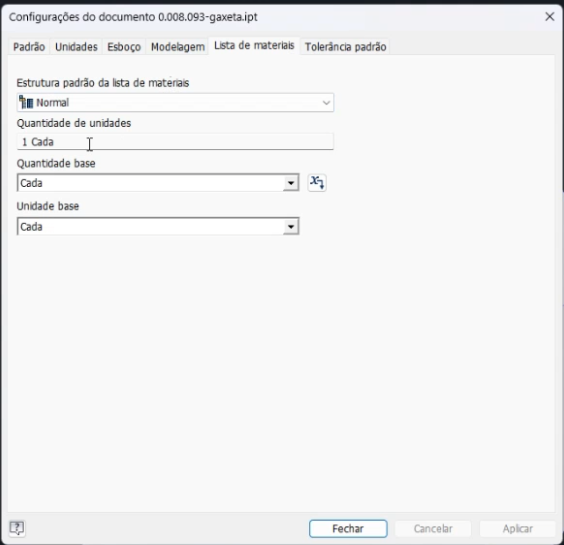

2 - Configure o campo "Quantidade base" e "Unidade base" com a opção "Cada":

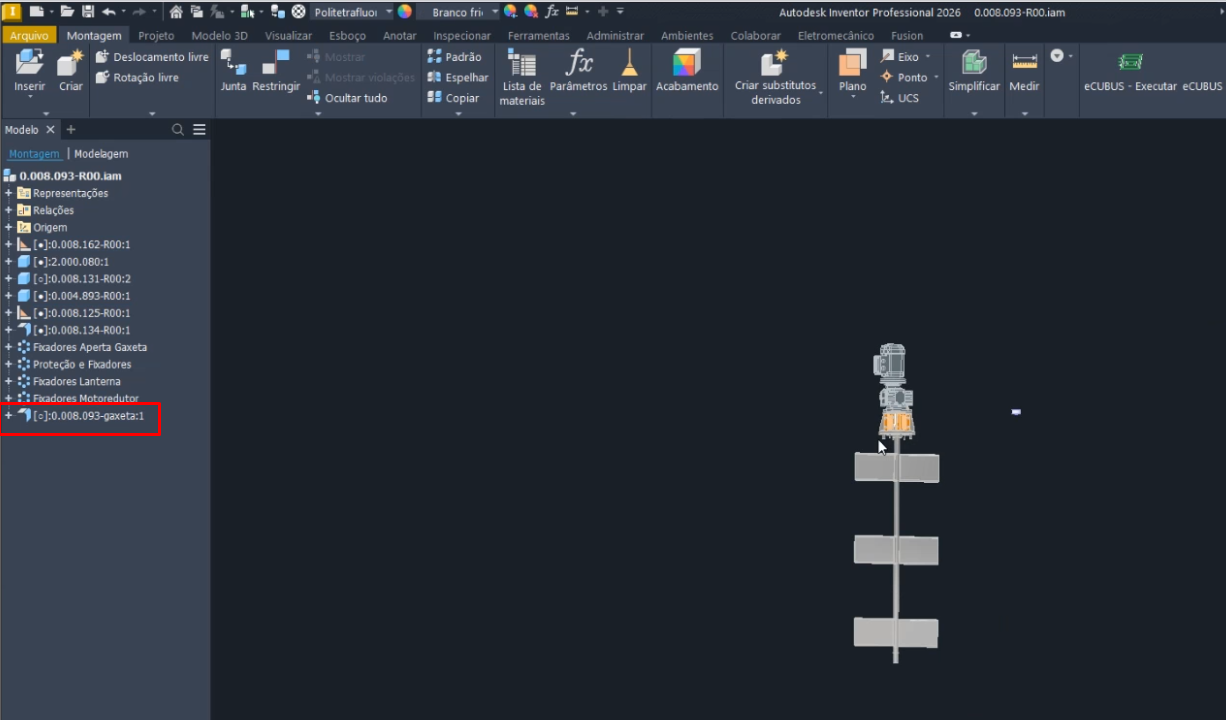

3 - Ficará dessa forma no Inventor:

O 1 no final representa a quantidade de Gaxeta usada na montagem.


Por que isso é necessário?

O eCUBUS precisa primeiro entender: Quantas peças existem?

Somente após identificar a quantidade de peças, o sistema consegue: Quantidade de peças + dimensão → consumo total

Exemplo:

Quantidade
Comprimento
Resultado
3 peças
2 metros
6 metros totais
Depois disso, o ERP aplica o fator de conversão:

Conversor    Resultado
0,10kg/m      0,6 KG

O que pode acontecer sem “Each/Cada”

Quando o documento não está configurado corretamente:

  • O eCUBUS pode não contabilizar corretamente a quantidade de peças;
  • A BOM pode retornar inconsistências;
  • O cálculo de quantidade bruta pode ficar zerado;
  • Pode ocorrer falha na geração da lista de materiais.

Funcionamento Recomendado

Para itens lineares (gaxetas, barras, tubos, perfis, etc.), o recomendado é:

No CAD

Trabalhar a geometria utilizando:
  1. mm
  2. m
Configurar corretamente a unidade da BOM como:
  1. Each/Cada

No eCUBUS

Permitir leitura:
  1. da quantidade de peças;
  2. das dimensões do item.

No Nomus

Configurar:
  1. fator de conversão;
  2. unidade de consumo em KG.

Exemplo prático

Informação
Valor
Comprimento da peça

2 m
Quantidade na BOM

3 peças
Consumo calculado pelo eCUBUS
6 m

Fator de conversão no Nomus
0,10 kg/m

Resultado final

0,6 kg



Configuração no Nomus

Os fatores de conversão devem ser configurados diretamente no ERP Nomus conforme documentação oficial da Nomus.

Configuração realizada no:

  • cadastro do material;
  • conversores de unidade.

Documentação oficial Nomus:


Importante

O eCUBUS calcula o consumo com base na quantidade de peças e nas dimensões do item.

A conversão para KG não é realizada pelo eCUBUS, mas sim pelo ERP Nomus através dos fatores de conversão configurados no cadastro do material.

Por esse motivo, recomenda-se manter os fatores de conversão atualizados e utilizar a unidade "Each/Cada" na estrutura do projeto.

Conclusão

Para materiais consumidos por comprimento, como tubos, perfis, barras e gaxetas, o funcionamento correto da integração depende de três fatores:

  • Estrutura da BOM configurada com a unidade Each/Cada;
  • Dimensões válidas no modelo CAD;
  • Fatores de conversão corretamente parametrizados no Nomus.

Com essas configurações, o eCUBUS calcula o consumo do material e o Nomus realiza a conversão para KG de forma automática, garantindo consistência entre projeto, estoque e produção.


Precisa de ajuda?

Caso tenha dúvidas sobre itens cadastrados em KG ou encontre dificuldades durante o processo, entre em contato com nossa equipe de Suporte.

E-mail: suporte@cubussolucoes.com.br

Ou abra um ticket através do Portal do Cliente.
