eCubus não carrega os itens da montagem - Parâmetro ResolveAllLightWeight
Em alguns casos, ao abrir uma montagem no eCubus, os itens (componentes) não são exibidos corretamente — mesmo com o arquivo aparentemente carregado.
O problema ocorre porque a montagem está sendo aberta com componentes em modo peso leve (Lightweight
)
Nesse modo, o SolidWorks não carrega todas as informações completas dos arquivos, o que pode impedir a integração correta com o eCubus, especialmente para leitura de materiais, propriedades ou estrutura da montagem.
O que fazer para carregar os itens?
É necessário alterar o parâmetro ResolveAllLightWeight para "Sim" dentro da aba CAD no eCubus.
Ele define se o eCUBUS deve resolver todos os componentes Lightweight automaticamente ao carregar uma montagem. Quando desativado, as peças permanecem parcialmente carregadas, o que pode impedir que alguns itens sejam listados corretamente.
Modo Lightweight
O modo Lightweight é um recurso do SolidWorks que permite abrir montagens grandes de forma mais rápida e com menor consumo de memória.
Quando uma peça é carregada em Lightweight, apenas as informações básicas para visualização e posicionamento ficam disponíveis — os detalhes internos (como features, sketches e parâmetros completos) não são carregados de imediato.
Principais vantagens do Lightweight
Abertura mais rápida de montagens com muitas peças.
Menor uso de memória RAM.
Navegação mais fluida em projetos complexos.
Limitações
Não permite acesso a features internas, sketches ou histórico da peça.
Dificulta a edição direta de componentes dentro da montagem.
Pode impedir que sistemas integrados, como o eCUBUS, consigam identificar e carregar corretamente todos os itens.
Como ativar e desativar
É possível alternar entre Lightweight e Resolved clicando com o botão direito no componente e escolhendo a opção "Definir resolvido como peso leve" ou "Definir peso leve como resolvido"

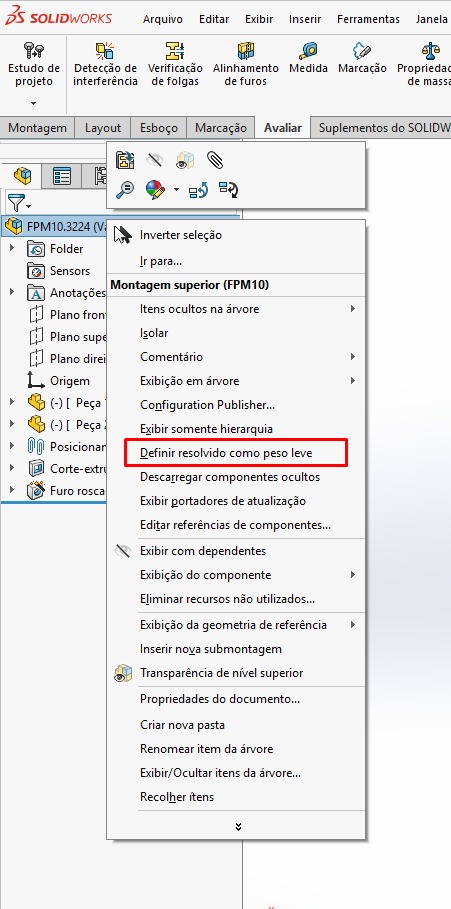

Para ativar:

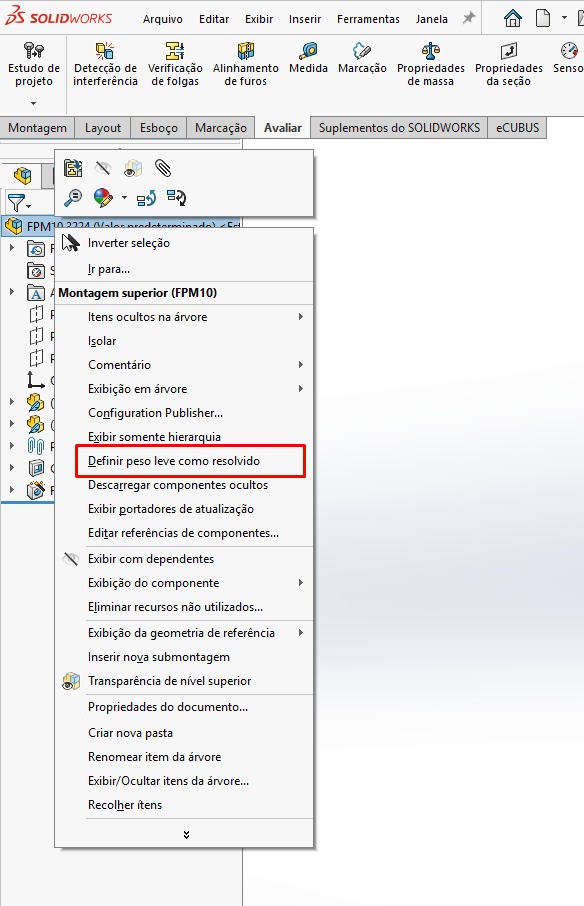

Para desativar:
Comparativo entre Lightweight e Resolved
Característica | Lighweight | Resolved |
Tempo de abertura | Rápido | Mais lento |
Uso de memória | Reduzido | Alto |
Acesso a features internas | Não disponível | Total |
Ideal para | Revisar e mover peças | Editar e detalhar |
