Erro de visualização da BOM 'Structured' inativa no documento .iam - Inventor

Erro de visualização da BOM 'Structured' inativa no documento .iam - Inventor

Esse erro ocorre quando a estrutura de lista de materiais (BOM) não está ativada. Sem essa ativação, o eCUBUS não consegue ler a estrutura de itens da montagem.

Solução:

1. Abrir o arquivo .iam no Inventor.
​

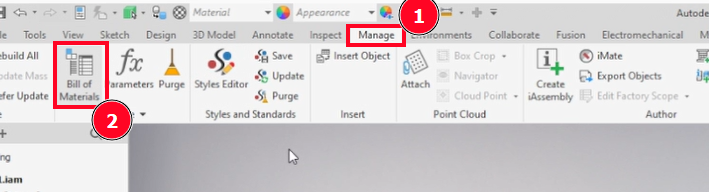

2. Ir até a aba Manage (Gerenciar) > Bill of Materials (Lista de Materiais).
​
Isso vai abrir uma janela com a estrutura da BOM. Lá dentro, você verá duas abas principais: Structured (Estruturada) → Mostra a hierarquia da montagem, com peças e subconjuntos. Parts Only (Somente peças) → Mostra só os itens finais (sem considerar a estrutura de montagem). Verifique se a aba "Structured" está visível e se há itens listados. Se estiver vazia, é sinal de que a montagem pode estar sem componentes ou que algum item está com a opção "Exclude from BOM" (Excluir da lista) marcada.

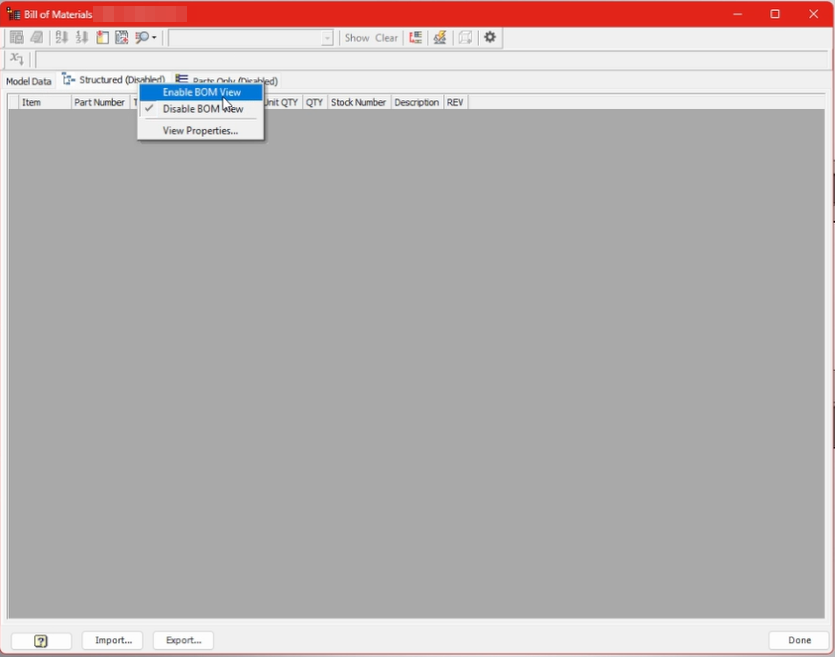

3. Ativar a visualização Structured e garantir que os componentes estejam corretamente listados.
​

4. Deverá trazer todos os itens da estrutura
​
