Erro no cálculo do peso bruto ao utilizar material do tipo "Bloco"

Erro no cálculo do peso bruto ao utilizar material do tipo "Bloco"

Quando aplicar este procedimento:
​
Esse passo a passo deve ser seguido quando o material utilizado não possui propriedades físicas definidas no CAD.
Isso é comum com materiais do tipo "BLOCO", usados para representar itens como cola, resinas ou outros insumos fluidos, que não têm forma sólida no projeto.
Nesses casos, o eCubus não consegue calcular automaticamente o peso bruto, sendo necessário configurar uma fórmula personalizada.

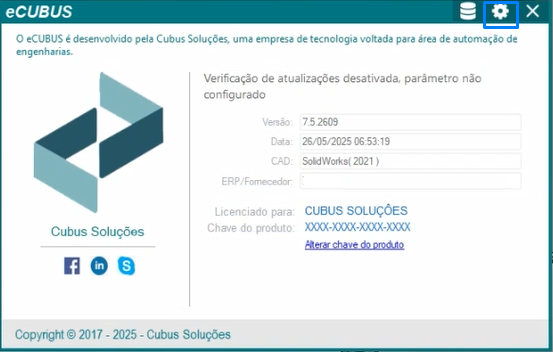

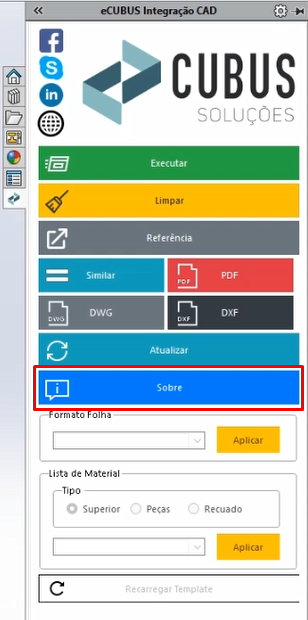

1) Acesse as configurações do eCubus através da tela "Sobre".


2) Na janela de configurações, vá para a aba "Predefinido".


3) Localize a tabela tbformula e clique no botão "Adicionar" para criar uma nova fórmula.

4) Na tela que abrir, preencha os seguintes campos:
  1.  Nome da fórmula: (escolha um nome identificável, por exemplo, "Cálculo Massa")
  2.  Expressão: insira a expressão. Nesse caso, utilizamo a expressão "Mass".
  3.  Tipo de cálculo: selecione o tipo que deseja e clique em "Salvar".

5) Ainda na aba "Predefinido", localize a tabela tbmaterial_calculo e clique em "Adicionar" para vincular a fórmula a um material.

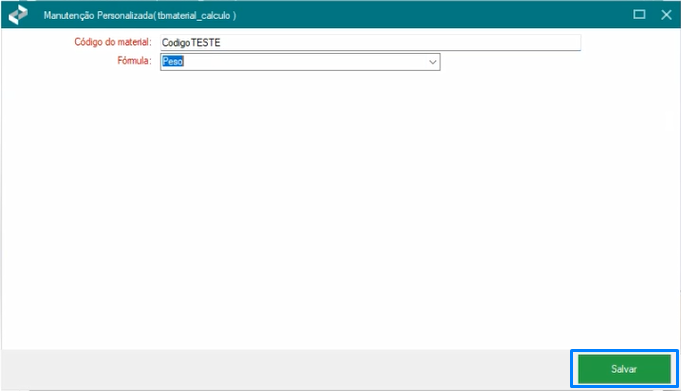

6) Preencha os campos da seguinte forma:
  1.  Código do material: informe o código do material utilizado no cadastro
  1. Fórmula: selecione a fórmula criada no passo 4 e clique em "Salvar".


7) Após salvar todas as configurações, selecione as cotas no projeto e execute o eCubus.

8) No momento da seleção do material, escolha o material cadastrado nas tabelas anteriores para que o eCubus traga a quantidade bruta corretamente calculada.

Observações importantes:
  1.  Sempre verifique o código do material e a fórmula associada para evitar erros de cálculo.
  2.  Para outros materiais fora do padrão, crie fórmulas específicas seguindo esse procedimento.
